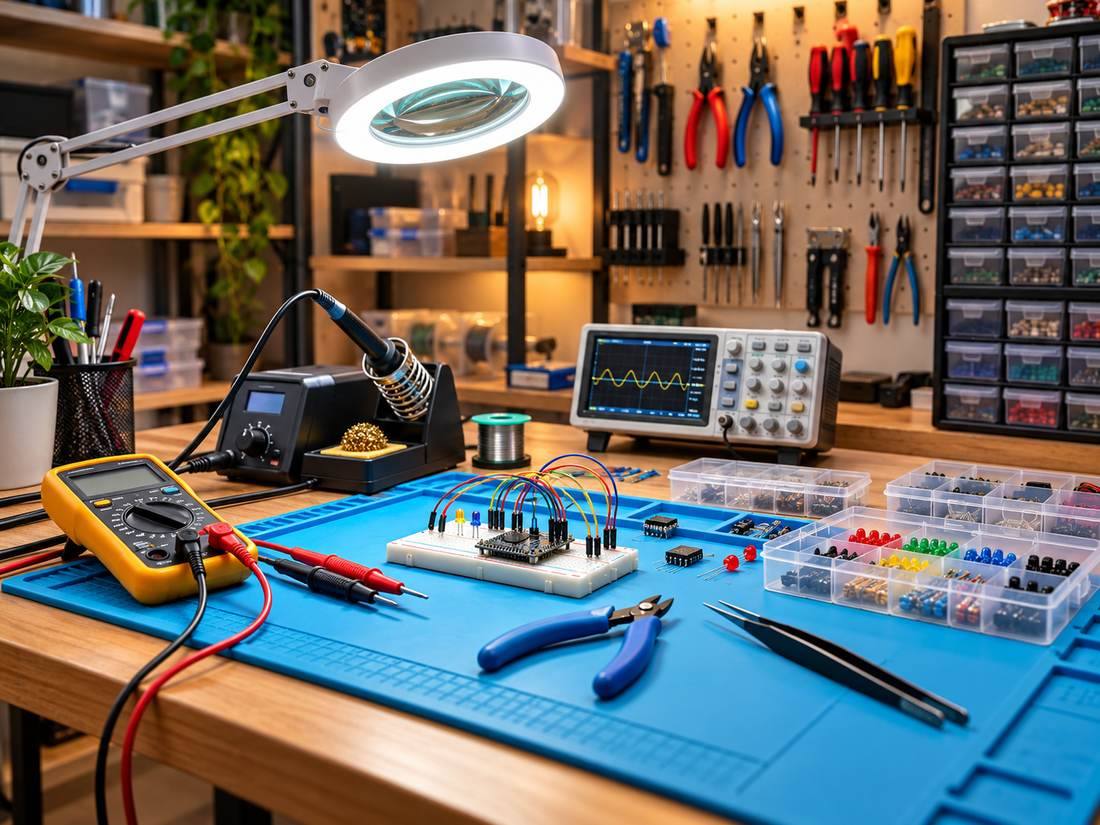

Elektronikos dirbtuvė namuose ar biure: kokios įrangos reikia?

Elektronikos dirbtuvė namuose ar biure šiandien prieinama ne tik inžinieriams. Čia galima taisyti buitinę techniką, kurti daiktų interneto (IoT) įrenginius, bandyti robotikos sprendimus ir surinkti pirmąsias elektronines grandines.

Tačiau prieš įsirengiant tokią darbo vietą kyla klausimas: kokie įrankiai ir prietaisai iš tiesų būtini pradžiai, o kokią brangesnę įrangą galima įsigyti vėliau?

Šis pagrindinės įrangos ir elektronikos komponentų sąrašas padės suplanuoti saugią, patogią darbo vietą ir nešvaistyti pinigų daiktams, kurių kol kas neprireiks.

1. Darbo vieta ir saugos priemonės

Prieš perkant matavimo prietaisus ar litavimo įrangą būtina pasirūpinti pačia darbo vieta. Daugelis elektronikos komponentų, ypač integriniai grandynai ir mikrovaldikliai, jautrūs elektrostatinėms iškrovoms (ESD).

• Tvirtas ir stabilus stalas. Darbinis paviršius turi būti patogus, atlaikyti įrangos svorį ir būti atsparus karščiui bei naudojamoms valymo priemonėms, pavyzdžiui, izopropilo alkoholiui.
• Įžemintas antistatinis (ESD) kilimėlis. Padeda apsaugoti jautrius elektronikos komponentus nuo statinio elektros krūvio.
• ESD apyrankė. Naudojama dirbant su jautriomis mikroschemomis ir spausdintinėmis plokštėmis. Ją reikia naudoti tik laikantis elektros saugos reikalavimų, atjungus įrenginį nuo tinklo.
• Apsauginiai akiniai ir litavimo dūmų ištraukimas. Litavimo metu išsiskiriantys fliuso garai gali dirginti kvėpavimo takus, todėl reikia pasirūpinti veiksmingu dūmų šalinimu ir geru patalpos vėdinimu.
• Kryptinis LED šviestuvas su didinamuoju stiklu. Geras apšvietimas padeda tiksliau dirbti su smulkiomis detalėmis ir mažina akių nuovargį.

2. Litavimo ir montavimo įranga

Litavimas – vienas pagrindinių elektronikos dirbtuvių darbų. Pradedantiesiems geriau rinktis ne paprastą nereguliuojamos temperatūros lituoklį, o litavimo stotelę: perkaitęs antgalis gali pažeisti spausdintinės plokštės takelius ir komponentus.

• Litavimo stotelė su temperatūros reguliavimu. Leidžia palaikyti tinkamą temperatūrą dirbant su įvairiais lydmetaliais, įskaitant bešvinius ir švino turinčius lydinius.
• Lydmetalis ir fliusas. Kokybiškas fliusas (gelinis arba skystas) palengvina litavimą ir padeda gauti patikimas jungtis.
• Litavimo antgalio valiklis. Žalvario drožlių kempinėlė nuvalo antgalį jo staigiai neatvėsindama.
• Išlitavimo priemonės. Lydmetalio siurbtukas ir varinė išlitavimo pynutė padeda pašalinti lydmetalio perteklių ar išlituoti komponentus.
• Plokštės laikiklis („trečioji ranka“). Gnybtai arba magnetinis laikiklis pritvirtina plokštę, kad abi rankos liktų laisvos darbui.

3. Matavimo ir gedimų paieškos prietaisai

Jeigu surinkta grandinė neveikia, vien spėlioti nepakanka. Svarbiausia turėti prietaisus, kuriais galima patikrinti įtampą, srovę, varžą ir sujungimų vientisumą.

• Skaitmeninis multimetras. Svarbiausias matavimo įrankis įtampai, srovei, varžai ir grandinės vientisumui tikrinti. Patogu, jei jis turi automatinio matavimo diapazono parinkimo funkciją.
• Reguliuojamas laboratorinis maitinimo šaltinis. Leidžia nustatyti reikiamą įtampą, pavyzdžiui, iki 30 V, ir apriboti srovę. Tai padeda sumažinti komponentų pažeidimo pavojų bandant grandines.
• Loginis analizatorius arba prie kompiuterio jungiamas osciloskopas. Naudingas sudėtingesniems darbams. Nebrangiu loginiu analizatoriumi galima tikrinti skaitmeninio ryšio sąsajas, tokias kaip UART, I²C ar SPI.

4. Smulkiems darbams skirti rankiniai įrankiai

Elektronikos plokštėse gausu smulkių jungčių ir laidų. Todėl verta turėti kelis tikslius, būtent tokiam darbui pritaikytus rankinius įrankius.

• Šoniniai kirpikliai lygiais ašmenimis. Leidžia nukirpti laidus ir komponentų išvadus arti plokštės paviršiaus.
• Laidų izoliacijos nuėmimo įrankis. Padeda nuimti izoliaciją nepažeidžiant metalinių laidininko gyslų.
• Antistatinių pincetų rinkinys. Tiesūs ir lenkti pincetai praverčia tvarkant smulkius paviršinio montavimo (SMD) komponentus.
• Tikslių atsuktuvų rinkinys. Reikėtų įvairių dydžių kryžminių, plokščių ir „Torx“ antgalių prietaisų korpusams ardyti.

5. Komponentai ir priemonės pirmiesiems bandymams

Greitai patikrinti sumanymą galima ir negaminant atskiros spausdintinės plokštės. Pradiniams bandymams verta pasiruošti komponentų atsargų – jos pravers ne tik mokantis, bet ir kuriant elektronikos prototipus.

• Bandymų plokštės ir jungiamieji laidai. Vadinamosios „breadboard“ plokštės leidžia surinkti ir keisti grandines be litavimo.
• Pasyvieji komponentai. Pravers dažniausiai naudojamų varžų rezistoriai, keraminiai ir elektrolitiniai kondensatoriai, diodai bei šviesos diodai (LED).
• Tranzistoriai ir valdymo elementai. NPN ir PNP tranzistoriai, MOSFET tranzistoriai bei kiti paprasti elementai padės valdyti apkrovas.
• Mikrovaldiklių kūrimo plokštės. „Arduino“, „ESP32“ arba „Raspberry Pi Pico“ tinka įvairiems valdymo, jutiklių ir automatikos bandymams.

Planuojantiems įsirengti ar papildyti dirbtuves matavimo prietaisais, litavimo įranga ir elektronikos moduliais šių prekių galima ieškoti specializuotoje anodas.lt elektroninėje parduotuvėje, kurioje siūlomi gaminiai ir pradedantiesiems, ir patyrusiems elektronikos kūrėjams.

Ką patikrinti prieš pradedant darbą?

Pradžiai nebūtina susipirkti visos profesionalios įrangos. Tvirta ir saugi darbo vieta, patikima litavimo stotelė, multimetras ir pagrindiniai komponentai leis atlikti daugelį pirmųjų bandymų. Sudėtingesnius prietaisus verta įsigyti tada, kai jų prireiks konkrečiam darbui.
